¿Qué es... la placa base?




La "placa base" (mainboard), o "placa madre" (motherboard), es el elemento principal de todo ordenador, en el que se encuentran o al que se conectan todos los demás aparatos y dispositivos.

Físicamente, se trata de una "oblea" de material sintético, sobre la cual existe un circuito electrónico que conecta diversos elementos que se encuentran anclados sobre ella; los principales son:

  • el microprocesador, "pinchado" en un elemento llamado zócalo;
  • la memoria, generalmente en forma de módulos;
  • los slots o ranuras de expansión donde se conectan las tarjetas;
  • diversos chips de control, entre ellos la BIOS.

Una placa base moderna y típica ofrece un aspecto similar al siguiente:

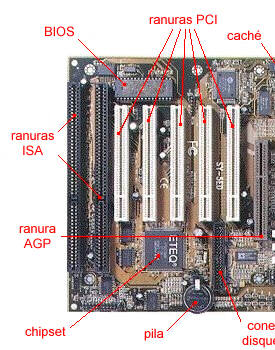

Foto de una placa base formato ATX; pulse sobre el elemento del que desee información o sobre su nombreFoto de una placa base formato ATX; pulse sobre el elemento del que desee información o sobre su nombre

Para ver una descripción de cada uno de los elementos, pulse en la imagen sobre ellos o sobre sus nombres o bien vaya al final de esta página.

Si quiere conocer las últimas novedades y tendencias de las placas base más modernas, mire entre los Temas Relacionados el apartado de artículos sobre placas base.



Factores de forma y estándares

Las placas base existen en diferentes formas y con diversos conectores para periféricos. Para abaratar costes permitiendo la intercambiabilidad entre placas base, los fabricantes han ido definiendo varios estándares que agrupan recomendaciones sobre su tamaño y la disposición de los elementos sobre ellas.

De cualquier forma, el hecho de que una placa pertenezca a una u otra categoría no tiene nada que ver, al menos en teoría, con sus prestaciones ni calidad. Los tipos más comunes son:

ATX

La placa de la foto superior pertenece a este estándar. Cada vez más comunes, van camino de ser las únicas en el mercado.

Se las supone de más fácil ventilación y menos maraña de cables que las Baby-AT, debido a la colocación de los conectores. Para ello, el microprocesador suele colocarse cerca del ventilador de la fuente de alimentación y los conectores para discos cerca de los extremos de la placa.

La diferencia "a ojo descubierto" con las AT se encuentra en sus conectores, que suelen ser más (por ejemplo, con USB o con FireWire), están agrupados y tienen el teclado y ratón en clavijas mini-DIN como ésta: clavija mini-DIN. Además, reciben la electricidad mediante un conector formado por una sola pieza (ver foto superior).

Baby-AT

Fue el estándar absoluto durante años. Define una placa de unos 220x330 mm, con unas posiciones determinadas para el conector del teclado, los slots de expansión y los agujeros de anclaje a la caja, así como un conector eléctrico dividido en dos piezas.

Estas placas son las típicas de los ordenadores "clónicos" desde el 286 hasta los primeros Pentium. Con el auge de los periféricos (tarjeta sonido, CD-ROM, discos extraíbles...) salieron a la luz sus principales carencias: mala circulación del aire en las cajas (uno de los motivos de la aparición de disipadores y ventiladores de chip) y, sobre todo, una maraña enorme de cables que impide acceder a la placa sin desmontar al menos alguno.

Para identificar una placa Baby-AT, lo mejor es observar el conector del teclado, que casi seguro que es una clavija DIN ancha, como las antiguas de HI-FI; vamos, algo así: clavija DIN; o bien mirar el conector que suministra la electricidad a la placa, que deberá estar dividido en dos piezas, cada una con 6 cables, con 4 cables negros (2 de cada una) en el centro.

LPX

Estas placas son de tamaño similar a las Baby-AT, aunque con la peculiaridad de que los slots para las tarjetas de expansión no se encuentran sobre la placa base, sino en un conector especial en el que están pinchadas, la riser card.

De esta forma, una vez montadas, las tarjetas quedan paralelas a la placa base, en vez de perpendiculares como en las Baby-AT; es un diseño típico de ordenadores de sobremesa con caja estrecha (menos de 15 cm de alto), y su único problema viene de que la riser card no suele tener más de dos o tres slots, contra cinco en una Baby-AT típica.

Diseños propietarios

Pese a la existencia de estos estándares, los grandes fabricantes de ordenadores (IBM, Compaq, Hewlett-Packard...) suelen sacar al mercado placas de tamaños y formas peculiares, bien porque estos diseños no se adaptan a sus necesidades o por oscuros e ignotos motivos.

Si usted se está planteando actualizar un ordenador "de marca", tenga en cuenta que quizá tenga que gastarse otras 5.000 ptas en una caja nueva, a veces por motivos tan irritantes como que los taladros o el conector de teclado estén a medio centímetro de las posiciones normales.

De cualquier forma, hasta los grandes de la informática usan cada vez menos estas placas "a medida", sobre todo desde la llegada de las placas ATX.



Los componentes de la placa base

Bien, queda claro que la placa base es dónde se monta el puzzle electrónico de chips, condensadores, slots... Para ver las piezas una a una, vaya a la siguiente página o pulse sobre estos hiperenlaces:
